主要特性
模塊化設計，slot插槽配置靈活，可任意搭配不同組合的光/電通信模塊模塊
支持三層多動態路由協議和組播路由協議
支持環網冗余協議Max Ring（自愈時間<20ms）和RSTP/STP以太網冗余
支持SNMPv1/v2c/v3、 IEEE 802.1X、 HTTPS以及SSH，增強了網絡安全性
支持IEEE802.1Q VLAN、IEEE802.1p QOS
支持IGMP Snooping和GMRP過濾組播
支持WEB頁面、CLI、Telnet和SNMP多種管理方式
符合工業4級設計要求，-40～+75℃工作溫度和冗余電源輸入
IP40等級防護，高強度金屬外殼
靈活的前/后出線設計，滿足變電站使用習慣
簡介
InMax PT3728是深圳金恒威公司自主研發的一款模塊化增強網管型千兆三層工業以太網交換機，最多支持4千兆SFP光纖端口和24個百兆端口（光電可選），2路電源備份輸入。產品采用了自主研發的Max Ring環網技術（網絡故障自愈時<20ms），用戶可輕易設定冗余環網以增加網絡可靠性，此外PT3728還支持SNMPv3、 IEEE 802.1X、 HTTPS以及SSH，增強了網絡安全性。該產品符合FCC、CE標準，符合工業4級設計要求，-40～+75℃的寬幅工作溫度能夠滿足各種工業現場的要求，已廣泛應用于電力、水利、軌道交通等領域。
特點和優勢
·模塊化設計，slot插槽配置靈活，可任意搭配不同組合的光/電通信模塊模塊
·最多支持4個千兆SFP光纖端口和24個百兆光口/電口
·支持三層多動態路由協議如RIP v1/v2、OSPFv2 、BGPv4、static routes 和 IP policy routing
·支持組播路由協議如PIM-SM、PIM-DM和DVMRP
·傳輸多組播封包，如IEC 61850 GOOSE 或sampling value
·IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步
·支持Max Ring（自愈時間 < 20 ms），RSTP/STP以太網冗余
·IGMP Snooping和GMRP過濾組播
·支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，輕松實現網絡規劃
·支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性
·支持端口聚合，最大化利用帶寬
·支持RADIUS, TACACS+, SNMPv3, IEEE 802.1X, HTTPS和SSH，加強網絡安全性
·支持SNMPv1/v2c/v3 不同等級的網絡管理協議
·采用RMON有效提升網絡監測和預測能力
·支持端口限速帶寬管理，確保網絡穩定性
·支持基于MAC地址的端口綁定，防止非法入侵
·支持WEB頁面、CLI、Telnet和SNMP多種管理方式
·自動通過E-mail和繼電器輸出告警事件
技術參數
標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100BaseFX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于流量控制
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于 Multiple STP
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：
IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3,
DHCP Client, DHCP ption 82,TFTP, SNTP, SMTP,
RMON, HTTP, HTTPS, Telnet, Syslog, SSH,
LLDP, IEEE 1588 PTP V2.
MIB:
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB,
Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
流量控制：IEEE 802.3x 流控, 背壓式流控
交換機屬性
優先級隊列：4
最多可用VLANs數：64
VLAN ID范圍：VID 1~4094
IGMP snopping 組播組：256
MAC地址表大小：8K
封包緩沖區大小：2 Mbit
接口
固定光纖端口：1000BaseX SFP 插槽
slot插槽：3個slot插槽，每個slot插槽最多支持8個百兆端口，光電可選
slot插槽光纖端口：100BaseFX SFP 插槽
slot插槽RJ45端口：10/100 BaseTX自適應
Console口：基于串口全局網管RS-232（RJ45接頭）
按鈕：重置按鈕Reset
指示燈：
系統指示燈：SYS
接口指示燈：電口Link1~24, Act1~24
光口Link/ Act G1，G2，G3，G4
電源指示燈：PWR
報警輸出：2路繼電器輸出，電流負載能力0.5A@ 48 VDC
電源
冗余雙電源輸入，支持雙AC、雙DC、單AC單DC混合電源輸入
輸入電壓：24VDC（18～36VDC），
48VDC（36～72VDC），
110/220VAC（88～300V）
空載功率： 0.41A@24VDC，10W
0.21A@48VDC，10W
0.045A@220VAC，10W
滿載功率： 1.83A@24VDC，44W
0.91A@48VDC，44W
0.2A@220VAC，44W
過載保護：支持
反接保護：支持
冗余保護：支持
接線端子：5芯7.62mm間距接線端子
機械特性
外殼：IP40防護等級，高強度鋁型材，無風扇設計
安裝方式：19寸標準機柜安裝
重量：3800g

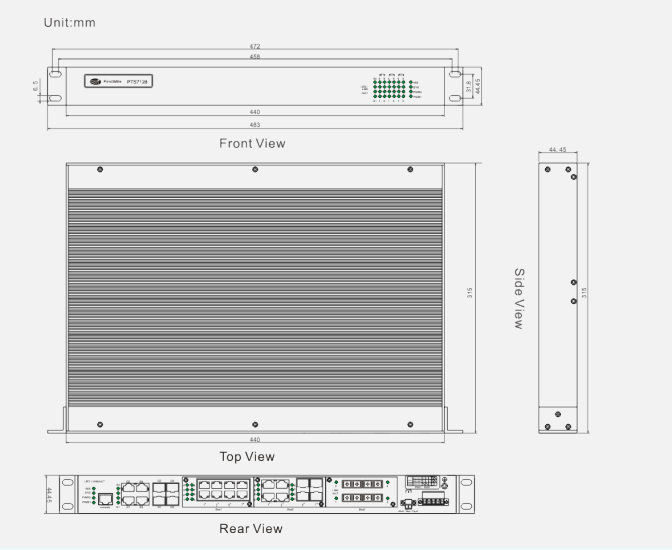

尺寸（W×H×D）：440 mm×44mm×320mm
工作環境
工作溫度：
標準型號：0 ~ +60℃
寬溫型號：-40 ~ +75℃
存儲溫度：-40~85℃
相對濕度：5%~95%（無凝露）
行業標準：
Power Automation: IEC 61850-3，IEEE 1613，IEC61000-6-2
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD)，Level 4
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 4
EN61000-4-5 (Surge)，Level 4
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
安規：UL 508，
UL 60950-1
CSA C22.2 No.60950-1
EN 60950-1
沖擊：IEC60068-2-27
自由落體：IEC 60068-2-32
震動：IEC60068-2-6
質保
保修期：5年
認證
CE、FCC
產品最新認證動態請查詢inMax網站
