主要特性
支持1個千兆光纖端口、8個RJ45端口
符合工業4級設計要求，-40～+75℃工作溫度和冗余電源輸入
IP40等級防護，全鋁高強度金屬外殼，DIN導軌式安裝
i309A是一款非網管型工業以太網交換機，支持1個1000BaseX SFP光纖端口和8個10/100BaseTX以太網端口（RJ45），2路電源備份輸入和1路繼電器告警輸出。該產品符合FCC、CE標準，符合工業4級設計要求，-40～75℃的寬幅工作溫度能夠滿足各種工業現場的要求，已廣泛應用于電力、水利、軌道交通等領域。
特點和優勢
·支持1個千兆光纖端口和8個RJ45端口
·IP 40等級防護，全鋁高強度外殼
·自動通過E-mail和繼電器輸出告警事件
·24VDC（12～36VDC），雙冗余輸入
·-40～+75℃工作溫度
技術參數
標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100BaseFX
IEEE 802.3z適用于1000BaseX
接口
光纖端口：1000BaseX SFP
RJ45端口：10/100BaseTX自適應
Console口：基于串口全局網管RS-232（RJ45接頭）
按鈕：重置按鈕Reset
指示燈：
系統指示燈：SYS
接口指示燈：電口Link1~8, Act1~9
光口Link/ Act G1
電源指示燈：PWR
報警輸出：1路繼電器輸出，電流負載能力1 A@ 24 VDC
數字輸入：2路輸入，電子隔離，共地
狀態“1”：+13 ～ +30V
狀態“0”：- 30 ～ +3V
大輸入電流：8 mA
電源
輸入電壓：24VDC（12～36VDC），雙冗余輸入
接線端子：4芯7.62mm間距接線端子
空載功率：3.0W@24VDC
滿載功率：<0.24A@24VDC，<6W
過載保護：支持
反接保護：支持
冗余保護：支持
機械特性
外殼：IP40防護等級，高強度鋁型材
安裝方式：導軌、壁掛
重量：800g

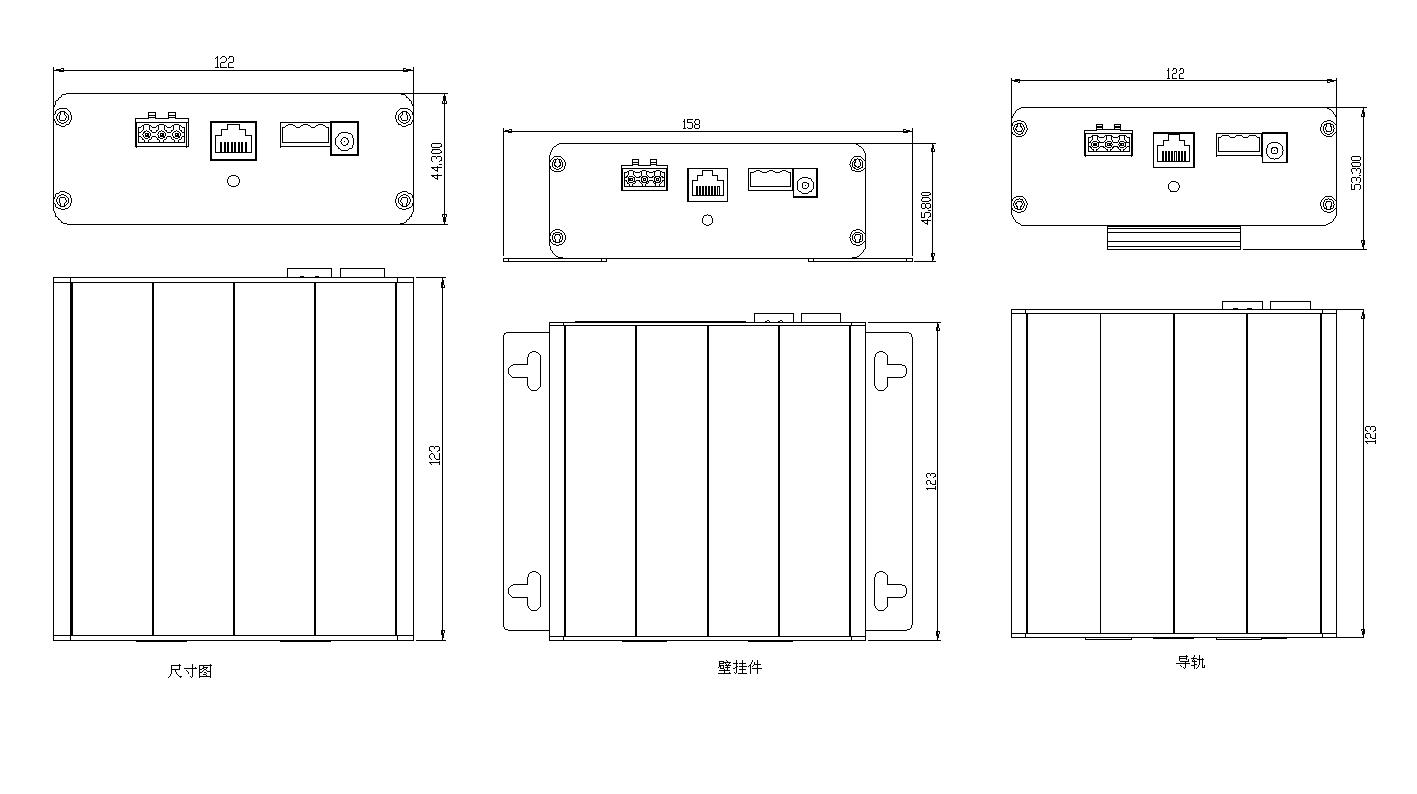

尺寸（W×H×D）：60.2 mm×138.5mm×112.5mm
工作環境
工作溫度：
標準型號：-25 ~ +60℃
寬溫型號：-40 ~ +75℃
存儲溫度：-40~85℃
相對濕度：5%~95%（無凝露）
行業標準：
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD)，Level 4
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 4
EN61000-4-5 (Surge)，Level 4
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
沖擊：IEC60068-2-27
自由落體：IEC 60068-2-32
震動：IEC60068-2-6
質保
保修期：5年
認證
CE、FCC
產品最新認證動態請查詢inMax網站
