主要特性
支持8個PoE端口，每個PoE端口可提供≥30W功率的電源輸出
支持4個千兆光纖端口和8個千兆RJ45端口
支持環網冗余協議InMax Ring（自愈時間<20ms）和RSTP/STP以太網冗余
支持SNMPv1/v2c/v3、 IEEE 802.1X、 HTTPS以及SSH，增強了網絡安全性
支持IEEE802.1Q VLAN、IEEE802.1p QOS
支持IGMP Snooping和GMRP過濾組播
支持WEB頁面、CLI和SNMP多種管理方式
符合工業4級設計要求，-40～+75℃工作溫度和冗余電源輸入
IP40等級防護，高強度金屬外殼，DIN導軌式安裝
簡介
P712A是一款增強網管型工業以太網交換機，支持8個PoE和10/100/1000M以太網端口（RJ45），4個千兆SFP光纖端口，2路電源備份輸入和1路繼電器告警輸出。產品采用了自主研發的InMax Ring環網技術（網絡故障自愈時<20ms），用戶可輕易設定冗余環網以增加網絡可靠性，此外P612A還支持SNMPv3、 IEEE 802.1X、 HTTPS以及SSH，增強了網絡安全性。該產品符合FCC、CE標準，符合工業4級設計要求，-40～+75℃的寬幅工作溫度能夠滿足各種工業現場的要求，已廣泛應用于電力、水利、軌道交通等領域。
特點和優勢
·支持8個兼容IEEE 802.3at的PoE端口，每個PoE端口可提供30W功率的電源輸出
·支持PoE高級管理功能
·支持4個千兆光纖端口
·支持WEB頁面、CLI和SNMP多種管理方式
·IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步
·支持Max Ring（自愈時間 < 20 ms），RSTP/STP以太網冗余
·IGMP Snooping和GMRP過濾組播
·支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，輕松實現網絡規劃
·支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性
·支持端口聚合，最大化利用帶寬
·支持RADIUS, TACACS+, SNMPv3, IEEE 802.1X, HTTPS和SSH，加強網絡安全性
·支持SNMPv1/v2c/v3 不同等級的網絡管理協議
·采用RMON有效提升網絡監測和預測能力
·支持端口限速帶寬管理，確保網絡穩定性
·支持基于MAC地址的端口綁定，防止非法入侵
·自動通過E-mail和繼電器輸出告警事件
技術參數
標準：
IEEE 802.3af PoE
IEEE 802.3at PoE Plus
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100BaseFX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于流量控制
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：
IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3,
DHCP Client, TFTP, SNTP, SMTP,
RMON, HTTP, HTTPS, Telnet, Syslog, SSH,
LLDP, IEEE 1588 PTP V2.
MIB:
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB,
Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
流量控制：IEEE 802.3x 流控, 背壓式流控
交換機屬性
優先級隊列：4
最多可用VLANs數：64
VLAN ID范圍：VID 1~4094
IGMP snopping 組播組：256
MAC地址表大小：8K
封包緩沖區大小：1 Mbit
接口
光纖端口：1000BaseX SFP 插槽
RJ45端口：10/100BaseTX自適應
Console口：基于串口全局網管RS-232（RJ45接頭）
按鈕：重置按鈕Reset
指示燈：
系統指示燈：SYS
接口指示燈：電口Link1~8, Act1~8
光口Link/ Act G1，G2，G3，G4
電源指示燈：PWR
報警輸出：1路繼電器輸出，電流負載能力1 A@ 24 VDC
數字輸入：2路輸入，電子隔離，共地
狀態“1”：+13 ～ +30V
狀態“0”：- 30 ～ +3V
大輸入電流：8 mA
電源
輸入電壓：48VDC（44～57VDC），雙冗余輸入
空載功率：0.1A@48VDC，5W
滿載功率：0.25A@48VDC，12W （無外接PD時）
2.5A@48VDC，135W（滿載8口IEEE 802.3af標準的PD時）
5A@48VDC，252W（滿載8口IEEE 802.3at標準的PD時）
PoE端口輸出：350mA，15.4W（搭載IEEE 802.3af標準的PD）
600mA，30W（搭載IEEE 802.3at標準的PD）
過載保護：支持
反接保護：支持
冗余保護：支持
接線端子：6芯7.62mm間距接線端子（中間2芯為繼電器報警輸出）
機械特性
外殼：IP40防護等級，高強度鋁型材
安裝方式：導軌、壁掛
重量：750g

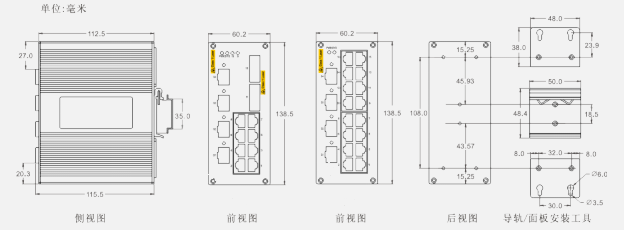

尺寸（W×H×D）：60.2 mm×138.5mm×112.5mm
工作環境
工作溫度：
標準型號：-25 ~ +60℃
寬溫型號：-40 ~ +75℃
存儲溫度：-40~85℃
相對濕度：5%~95%（無凝露）
行業標準：
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD)，Level 4
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 4
EN61000-4-5 (Surge)，Level 4
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
沖擊：IEC60068-2-27
自由落體：IEC 60068-2-32
震動：IEC60068-2-6
質保
保修期：5年
認證
CE、FCC
產品最新認證動態請查詢inMax網站
