符合EN50155鐵路行業標準要求，專為軌道交通應用設計
支持8個10/100M M12百兆RJ45電口
1、2 端口支持 Bypass 旁路斷電保護
支持12/24/48VDC寬壓電源輸入，雙冗余電源輸入，支持反接保護，多種可選電源電壓輸入
支持工作溫度范圍：-40℃～75℃（寬溫型號）
無風扇，低功耗，工業級設計標準，工業級原料，環保無鉛生產
高強度鋁合金機箱（非鈑金機箱），DIN導軌式安裝
IP40防護等級
72小時滿負荷流量測試無丟包
概述
EN308系列M12非網管車載以太網交換機專為嚴酷環境下的工業應用而設計。使用M12接頭保證牢固連接，在諸如振動和沖擊等環境因素干擾下也能可靠地工作。EN308系列以太網交換機提供8路快速以太網M12接口，支持IEEE 802.3/802.3u/802/3x標準，支持10/100M速度自適應、全雙工/半雙工通信和MDI/MDI-X自動偵測，為您提供經濟的工業以太網解決方案。
本產品采用無風扇、低功耗設計，工作性能更加穩定，72小時滿負荷流量測試無丟包。
產品符合FCC、CE、RoHS標準，符合工業級設計要求，能夠適應-40℃～75℃的工作溫度和電磁環境復雜的嚴苛工作環境，廣泛應用于車載PIS、CCTV、車截監頻監控、智慧工廠等，為用戶的以太網設備連接提供可靠的、經濟的解決方案。
規格
技術參數
標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)和100BaseFX
IEEE 802.3x適用于流量控制
IEEE 802.3az適用于 高效節能以太網
流量控制：IEEE 802.3 x流量控制，背壓式流控
交換機屬性
百兆轉發速度：1.1904Mpps
數據交換方式：存儲和轉發
MAC地址表大小：1 K
巨幀大小：10KByte
系統交換容量：1.6G
緩存大小：1Mbit
接口
M12端口： 10/100/BaseT(X) 速率自適應
全/半雙工模式
MDI/MDI-X連接自偵測
指示燈： 電口Link/Act 1～8
電源指示燈：PWR
M12端口特性
M12-4Pin 百兆電口連接器
M12-8Pin 千兆電口連接器
M12-5Pin 電源口連接器
電源
連接方式： 5針M12連接器
輸入電壓： 雙冗余輸入
EN308-LV：12/24(9~36) /36/48 VDC (18 ~ 75 VDC)
EN308-MV：72/96/110 VDC (50.4 ~ 137.5 VDC)
注：符合24/48/72/96/110 VDC EN 50155標準
空載功率： 5W @ 24VDC
滿載功率： 8W @ 24VDC
冗余輸入： 支持
反接保護： 支持
過流保護： 支持
機械特性
外殼：高強度鋁合金機箱
防護等級：IP40

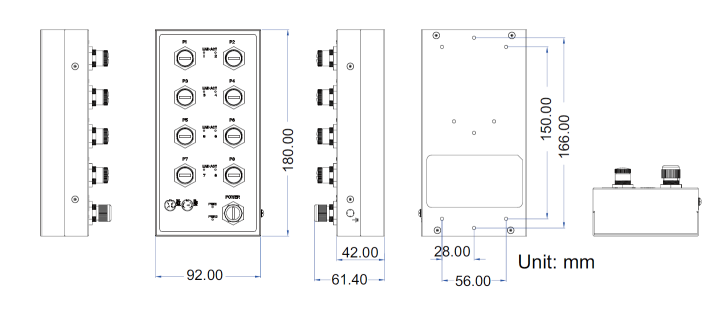

尺寸（W×H×D）： 92 x 180 x 42 mm
重量：800g
安裝：壁掛、DIN導軌式安裝
工作環境
工作溫度： 標準型號：-25 ～ 60 ℃ (-13 ～ 140 ℉)
寬溫型號：-40 ～ 75 ℃ (-40 ～ 167 ℉)
儲存溫度：-40 ～ 85 ℃ (-40 ～ 185 ℉)
相對濕度：5 ～ 95%（無凝露）
行業標準
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：
EN61000-4-2 (ESD)，Level 4
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 4
EN61000-4-5 (Surge)，Level 4
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
沖擊： IEC60068-2-27
自由落體：IEC 60068-2-32
震動： IEC60068-2-6
鐵路軌道：EN50155、EN50121-3-2、EN50121-4
保修
保修期5年
